Электрическое яйцо

Можно сделать очень оригинальный электрический маятник из пустой яичной скорлупы. Проколите сырое яйцо иглой по концам, высосите или выдуйте через соломинку содержимое. Пустую скорлупу окрасьте в красный, синий или другой яркий цвет анилиновой краской, растворенной в спирту или в горячей воде. Укрепите скорлупу воском на конце деревянной палочки горизонтального электрического маятника вместо одной из пуговиц, она не хуже последней станет притягиваться наэлектризованными телами, если заряд их достаточно велик.

Окраска яйца имеет психологическое значение. При взгляде на такое яйцо каждый подумает, что оно тяжелое, сваренное вкрутую: кто же станет красить пустую скорлупу?

Таким образом, легкая скорлупа будет производить впечатление тяжелого предмета, отклонение которого наэлектризованным телом вызовет у непосвященного зрителя немалое изумление.

Электрочеловек

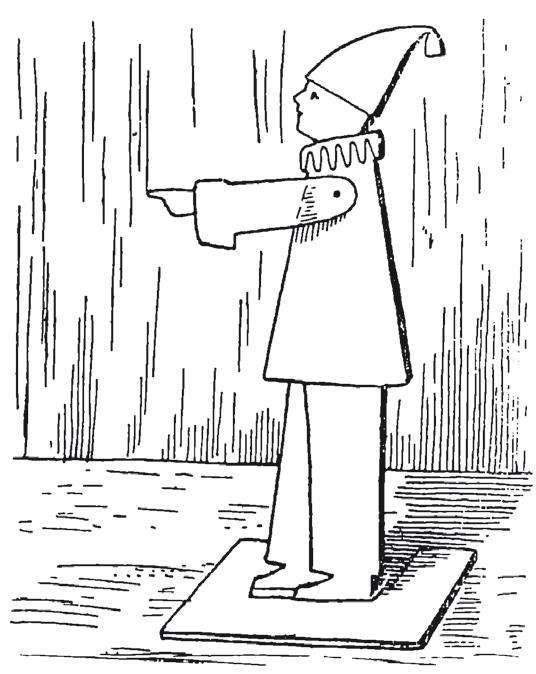

Вырежьте из картона фигуру человека и приколите кнопкой к ее плечу подвижную, вырезанную из тонкой папиросной бумаги руку. Расширьте слегка прокол, чтобы рука могла свободно вращаться. Привесьте человека к тонкой нитке и поднесите его к наэлектризованному телу или заряженному кондуктору. Он вытянет руку, указывая ею на присутствие электрического заряда (рис. 4).

Рис. 4

Этот своеобразный электрический маятник в глазах очень юной аудитории куда убедительнее, чем обыкновенный с шариком.

Примитивный электроскоп

Прибор, обнаруживающий электрический заряд и показывающий его знак и отчасти напряжение, называется электроскопом. Не пугайтесь ученого названия! Устройство этого прибора совсем не так сложно, как какого-нибудь микроскопа, телескопа и т. п. приборов. Соорудить его не труднее, чем электрический маятник.

Небольшой аптекарский пузырек вымойте спиртом и просушите, а еще лучше покройте шеллаком. Подберите к нему плотно входящую пробку, проколите ее снизу иглой для шитья мешков. В ушко иглы пропустите узенькую длинную ленточку сусального золота (каким золотят грецкие орехи на рождественскую елку) или серебра, скрутив ее посередине так, чтобы оба конца, каждый длиной 1–2,5 см, повисли параллельно друг другу.

Если сусального золота или серебра нет под рукой, замените их папиросной бумагой или очень тонким станиолем (таким, в какой обертывают высокосортные шоколадные конфеты), елочной канителью (не в виде нитей, а в виде узенькой ленты) или, наконец, полосками так называемой «золотой» или «серебряной» бумаги (также служащей для украшения елки). Пробку прокалывайте как раз по оси, чтобы верхний конец иглы выступал наружу в центре пробки. Закупорьте пробкой пузырек и залейте ее сургучом или смолой.

Очень важно для чувствительности прибора, чтобы воздух внутри пузырька был совершенно сух. На острие иглы насадите маленький металлический шарик, например пульку от монтекристо, дрофовую картечь и т. п.

Электроскоп готов (рис. 5).

Прикоснитесь к шарику каким-нибудь заряженным телом – листочки электроскопа разойдутся; прикоснитесь вторично – они раздвинутся еще больше. Значит, чем сильнее заряд, тем на больший угол расходятся листочки электроскопа.

Рис. 5

Троньте шарик пальцем – листочки опадут. Зарядите снова электроскоп зарядом, знак которого вам известен, например от стеклянной палочки, натертой шелком, т. е. положительным. Коснитесь теперь шарика каким-нибудь другим наэлектризованным веществом. Если листочки электроскопа разойдутся еще больше – следовательно, оно было наэлектризовано также положительно, если опадут – отрицательно.

Электризация без прикосновения

Зарядите ваш электроскоп от стеклянной палочки, натертой шелком или бумагой. Оба его листочка, получив положительный заряд, оттолкнутся друг от друга. Натрите сукном каучуковую (янтарную и т. п., вообще – заряжающуюся отрицательно) палочку и приближайте ее медленно к шарику электроскопа.
