Опытное уплотнение грунтов выполняется с целью уточнения технологических параметров и режимов работы уплотняющих машин: толщины отсыпаемых слоев, глубины уплотнения, расстояний между точками погружения уплотняющих рабочих органов (при глубинном уплотнении), минимальных расстояний от уплотняющих рабочих органов до строительных конструкций.

Опытное уплотнение грунтов естественного залегания следует производить в зависимости от геологического строения грунтов на стройплощадке по указаниям проекта:

♦ при однородном напластовании грунта – в одном месте;

♦ при однородном напластовании грунта, но при значительном изменении влажности – в двух местах;

♦ при разнородном напластовании грунтов – в двух и более местах. Размеры участка для опытного уплотнения рассчитываются по табл. 2.13.

Таблица 2.13. Размеры участка для опытного уплотнения грунта

Опытные котлованы следует вытрамбовывать из расчета по одному котловану на каждый типоразмер используемой трамбовки.

При глубинном уплотнении просадочных грунтов грунтовыми сваями опытный участок уплотняется не менее чем тремя смежными сваями, расположенными в плане в вершинах равностороннего треугольника на расстоянии согласно проекту.

Опытное уплотнение просадочных грунтов предварительным замачиванием, в том числе с применением глубинных взрывов, осуществляется в опытном котловане глубиной 0,8 м, шириной, равной толщине слоя просадочного грунта, но не менее 20 м.

При уплотнении грунтов трамбовками через два удара трамбовки (прохода трамбующей машины) по забитым в грунт штырям нивелированием определяется понижение уплотняемой поверхности. Для контрольного определения толщины уплотненного слоя в центре уплотненной площади на глубину, равную двум диаметрам трамбовки (через 0,25 м по глубине), следует определять плотность и влажность грунта.

При устройстве грунтовых подушек опытное уплотнение производится в трех вариантах: при числе проходов катка 6, 8 и 10 или ударов трамбовки (проходов трамбующей машины) по одному следу– 8, 10 и 12. Уплотнение производится для всех разновидностей применяемых грунтов не менее чем при трех значениях их влажности, равных 1,2 W_p, 1,0 W_p и 0,8W_p, где W_p – влажность на границе раскатывания.

После уплотнения грунта на опытном участке надлежит определить плотность и влажность уплотненного грунта на двух горизонтах, соответствующих верхней и нижней части уплотненного слоя. Определение плотности сухого грунта следует производить методом режущих колец. Допускается производить контроль плотности экспресс-методами (зондированием, радиоизотопным и др.). При использовании экспресс-методов 5 % общего числа измерений надлежит выполнять методом режущих колец.

Опытное вытрамбовывание котлованов в просадочных грунтах следует производить с замером понижения дна котлована после каждых двух у даров трамбовки. Нивелирование надлежит выполнять по верху трамбовки в двух диаметрально противоположных точках. Для контрольного определения размеров уплотненной зоны в центре котлована отрывается шурф. Глубина шурфа выполняется равной двум диаметрам или двойной ширине основания трамбовки с отбором проб грунта через каждые 0,25 м. На каждом горизонте пробы берутся в центре и со смещением на 0,25 м в сторону на расстоянии от края котлована, равном удвоенному размеру среднего сечения трамбовки.

При опытном вытрамбовывании котлованов с уширением основания в просадочных грунтах фиксируются объем каждой порции и общего количества втрамбовываемого материала (щебня, гравия и т. п.) и размеры в плане и по глубине полученного уширения.

Для установления результатов опытного глубинного уплотнения грунтовыми сваями на строительной площадке следует вырыть контрольный шурф на глубину не менее 0,7 просадочной толщи с определением влажности и плотности грунта через каждые 0,5 м на глубину 3 м, а ниже – через каждый метр. На каждом горизонте определяется плотность сухого грунта в двух точках в пределах каждой грунтовой сваи и в межсвайном пространстве.

Для наблюдения за просадкой уплотняемого грунта в процессе опытного замачивания и замачивания с глубинными взрывами следует установить на дне котлована и за его пределами по двум взаимно перпендикулярным сторонам котлована поверхностные марки через 3 м на расстоянии, равном полуторной толщине слоя просадочного грунта, а в центре котлована – куст глубинных марок в пределах всей просадочной толщи через 3 м по глубине.

При выполнении опытного замачивания с применением энергии глубинных взрывов дополнительно следует осуществлять инструментальные замеры, что дает возможность уточнения радиуса зоны разрушения структуры грунта от одиночного заряда и равномерности осадки массива при взрыве смежных зарядов.

Опытное виброуплотнение водонасыщенных песчаных грунтов следует производить в пределах площадки, имеющей наиболее характерный гранулометрический состав грунта. Без «рыхления» – в семи точках, с «рыхлением»– в шести. Оценка гидровиброуплотнения производится по показателю плотности сухого грунта с отбором проб.

При возведении насыпей, ширина которых по верху не позволяет производить разворот или разъезд транспортных средств, насыпь необходимо отсыпать с местными уширениями для устройства разворотных или разъездных площадок. Дополнительные объемы земляных работ должны быть учтены в проекте организации строительства.

Засыпку траншей с уложенными трубопроводами в непросадочных грунтах следует производить в две стадии.

♦ На первой стадии выполняется засыпка нижней зоны немерзлым грунтом. Грунт не должен содержать твердых включений размером свыше 1/10 диаметра асбестоцементных, пластмассовых, керамических и железобетонных труб на высоту 0,5 м над верхом трубы, а для прочих труб – включений размером свыше 1/4 их диаметра на высоту 0,2 м над верхом трубы с подбивкой пазух и равномерным послойным его уплотнением до проектной плотности с обеих сторон трубы. При засыпке не должна повреждаться изоляция труб.

Стыки напорных трубопроводов засыпаются после проведения предварительных испытаний коммуникаций на прочность и герметичность.

♦ На второй стадии выполняется засыпка верхней зоны траншеи грунтом, не содержащим твердых включений размером свыше диаметра трубы. При этом должна обеспечиваться сохранность трубопровода и плотность грунта, установленная проектом.

Засыпку траншей с непроходными подземными каналами в непросадочных грунтах следует производить в две стадии.

♦ На первой стадии выполняется засыпка нижней зоны траншеи на высоту 0,2 м над верхом канала немерзлым грунтом, не содержащим твердых включений размером свыше 1/4 высоты канала, но не более 20 см, с послойным его уплотнением до проектной плотности с обеих сторон канала.

♦ На второй стадии выполняется засыпка верхней зоны траншеи грунтом, не содержащим твердых включений размером свыше 1/2 высоты канала. При этом должны обеспечиваться сохранность канала и плотность грунта, установленная проектом.

Обратную засыпку траншей, на которые не передаются дополнительные нагрузки (кроме собственного веса грунта), можно выполнять без уплотнения грунта, но с отсыпкой по трассе траншеи валика, размеры которого нужно определять с учетом последующей естественной осадки грунта. Наличие валика не должно препятствовать использованию территории в соответствии с ее назначением.

Засыпку магистральных трубопроводов, закрытого дренажа и кабелей следует производить в соответствии с правилами работ, установленными соответствующими СНиП.

Траншеи и котлованы, кроме разрабатываемых в просадочных грунтах II типа, на участках пересечения с существующими дорогами и другими территориями, имеющими дорожные покрытия, следует засыпать на всю глубину. Для этого можно использовать песчаный, галечниковый грунт, отсев щебня или другие аналогичные малосжимаемые (модуль деформаций 20 МПа и более) местные материалы, не обладающие цементирующими свойствами, с уплотнением. При отсутствии в районе строительства указанных материалов допускается совместным решением заказчика, подрядчика и проектной организации использовать для обратных засыпок супеси и суглинки при условии обеспечения их уплотнения до проектной плотности.

Засыпку траншей на участках, на которых проектом предусмотрено устройство земляного полотна железных и автомобильных дорог, оснований аэродромных и других покрытий аналогичного типа, гидротехнических насыпей, надлежит выполнять в соответствии с требованиями соответствующих СНиП.

На участке пересечения траншей, кроме разрабатываемых в просадочных грунтах, с действующими подземными коммуникациями (трубопроводами, кабелями и др.), проходящими в пределах глубины траншей, должна быть выполнена подсыпка под действующие коммуникации. Для этого используется немерзлый песок или другой малосжимаемый (модуль деформаций 20 МПа и более) грунт по всему поперечному сечению траншеи на высоту до половины диаметра пересекаемого трубопровода (кабеля) или его защитной оболочки с послойным уплотнением грунта. Вдоль траншеи размер подсыпки по верху должен быть на 0,5 м больше с каждой стороны пересекаемого трубопровода (кабеля) или его защитной оболочки, а откосы подсыпки должны быть не круче 1: 1.

Если проектом предусмотрены устройства, обеспечивающие неизменяемость положения и сохранность пересекаемых коммуникаций, обратная засыпка траншеи должна осуществляться согласно отдельным требованиям.

Обратную засыпку (за исключением выполняемых в просадочных грунтах II типа) узких пазух, г де невозможно обеспечить уплотнение грунта до требуемой плотности имеющимися средствами, следует выполнять только малосжимаемыми (модуль деформаций 20 МПа и более) грунтами. Подойдут щебень, гравийно-галечниковые и песчано-гравийные грунты, пески крупные и средней крупности или аналогичные промышленные отходы с проливкой водой, если в проекте не предусмотрено другое решение.

В насыпях с жестким креплением откосов и в других случаях, когда плотность грунта на откосе должна быть равна плотности в теле насыпи, насыпь следует отсыпать с технологическим уширением. Величина уширения устанавливается в проекте в зависимости от крутизны откоса, толщины отсыпаемых слоев, естественного откоса рыхло отсыпаемого грунта и минимально допустимого приближения уплотняющего механизма к бровке насыпи. Срезаемый с откосов грунт может повторно укладываться в тело насыпи.

Для организации проездов по отсыпаемой каменной наброске по всей площади необходимо отсыпать выравнивающий слой из мелкого скального грунта (размер куска до 50 мм) или песка.

При возведении насыпей, вечномерзлые основания которых запроектированы по I принципу, следует производить отсыпку грунта при отрицательной температуре воздуха на мерзлое основание. Исключение составляют гидротехнические насыпи. Толщина слоя насыпи, отсыпанного при отрицательной температуре на мерзлое основание, должна быть не меньше глубины его сезонного оттаивания.

При устройстве насыпей на сильнопучинистых основаниях нижняя часть насыпи должна быть отсыпана на высоту не менее глубины промерзания до наступления устойчивых отрицательных температур воздуха.

Насыпи, возводимые без уплотнения, надлежит отсыпать с запасом по высоте на осадку по указаниям проекта. При отсутствии в проекте указаний величину запаса следует принимать: при отсыпке из скальных грунтов – 6 %, из нескальных – 9 %.

При использовании грунтов повышенной влажности проектом должны быть предусмотрены зоны насыпей, отсыпаемых из дренирующего материала, обеспечивающего дренирование уложенного грунта повышенной влажности при его консолидации под действием собственного веса, и возможность перемещения транспортных средств и механизмов по картам отсыпки.

Потери грунта при транспортировании в земляные сооружения автотранспортом, скреперами и землевозами следует учитывать в размере 0,5 %, если они перевозятся на расстояние до 1 км, и 1 %, если расстояние транспортирования больше 1 км.

Потери грунта при перемещении его бульдозерами по основанию, сложенному из грунта другого типа, следует учитывать в размере 1,5 % при обратной засыпке траншей и котлованов и 2,5 % – при укладке в насыпи.

Допускается принимать больший процент потерь при достаточном обосновании, по совместному решению заказчика и подрядчика.

Гидромеханизированные и дноуглубительные работы

Правила настоящего раздела распространяются на производство и приемку работ, выполняемых способом гидромеханизации при всех видах строительства, а также на добычных и вскрышных работах в строительных карьерах.

Возможность разработки способом гидромеханизации грунтов, отличающихся от указанных в правилах, должна устанавливаться по опытным исследованиям или данным аналогов.

Инженерно-геологические изыскания грунтов, подлежащих гидромеханизированной разработке, должны отвечать специфическим требованиям СНиП 1.02.07–87.

При содержании в грунте свыше 0,5 % по объему негабаритных для грунтовых насосов включений (валуны, камни, топляки) запрещается применять землесосные снаряды и установки с грунтовыми насосами, не оборудованными устройствами для предварительного отбора таких включений. Негабаритными следует считать включения со средним поперечным размером свыше 0,8 минимального проходного сечения насоса.

Использование рек с малым расходом или небольших водоемов для водоснабжения установок гидромеханизации разрешается, если имеется водохозяйственный расчет, учитывающий санитарный минимум, естественные потери и хозяйственные потребности в воде района, находящегося ниже водозабора.

В общие объемы земляных работ, помимо тех, которые являются профильными согласно проекту сооружения, подлежат включению дополнительные объемы, вызванные уточнением контура выемки или намыва в проекте производства работ, переборами по дну и откосам выемки и перемывами на откосах и гребне насыпи в пределах установленных отклонений. Должны быть также учтены объемы технологических потерь грунта (в том числе со сбросной водой) и объемы срезки и планировки грунта при формировании проектного профиля.

При строительстве на заболоченных и затопленных территориях должны учитываться объемы намыва грунта для устройства первичного обвалования, дорог, площадок под трубы, дамб под пульпопроводы, опоры ЛЭП и линий связи, защитных и коммуникационных дамб на открытых акваториях.

При работе землесосных снарядов на объектах с интенсивной заносимостью следует учитывать повторные расчистки.

Конструкции пересечений пульпопроводами и водоводами железных и автомобильных дорог, линий электроснабжения и связи, трассы укладки труб в зоне действующих предприятий и вблизи от строений должны быть согласованы с организациями, эксплуатирующими эти объекты.

При прокладке напорных пульпопроводов радиусы поворота должны быть не менее 3–6 диаметров труб. На поворотах с углом более 30° пульпопроводы и водоводы должны быть закреплены. Все напорные пульпопроводы должны быть испытаны максимальным рабочим давлением. Правильность укладки и надежность в работе трубопроводов оформляются актом, составляемым по результатам их эксплуатации в течение 24 ч рабочего времени.

При разработке котлованов зданий и сооружений способом гидромеханизации переборы или другие нарушения естественного сложения грунта ниже проектных отметок подошвы фундаментов, бетонной подготовки или каменной отсыпки не допускаются. Следует оставлять защитный слой грунта, подлежащий разработке землеройными средствами.

Глубина разработки грунта плавучими землесосными снарядами, необходимость в послойной работе и число слоев, специальные требования к технологии отработки выемки и качеству ее основания должны соответствовать указаниям проекта организации строительства, а ширина прорезей – проекту производства работ (ППР).

Параметры разработки выемок и карьеров плавучими землесосными снарядами и предельные отклонения от отметок и габаритов, установленных в ППР, следует принимать по табл. 2.14.

Таблица 2.14. Параметры разработки выемок и карьеров плавучими землесосными снарядами и предельные отклонения от отметок и габаритов, установленных в ППР

Для землесосных снарядов, оборудованных роторными рыхлителями, – 2,5 м.

Примечания

1. Для землесосных снарядов с удлиненным грунтозаборным устройством и с погружным грунтовым насосом при свободном всасывании предельные отклонения устанавливаются в проекте организации строительства.

2. При наличии в грунте крупных включений предельное переуглубление увеличивается при размере включений до 60 см на 0,2 м, до 80 см – на 0,4 м; при более крупных включениях величина переуглубления устанавливается в проекте организации строительства.

3. Переборы по откосам и дну каналов, подлежащих креплению с откачкой воды, не допускаются. При разработке подводных выемок, расчисток, неукрепляемых каналов и каналов, укрепляемых каменной наброской в воду, недоборы по дну не допускаются.

4. При сложном рельефе подстилающих пород в карьерах величина предельного недобора должна уточняться в проектах организации строительства и производства работ.

Разработка гидромониторами трудноразмываемых грунтов требует предварительного рыхления их механическими средствами или взрывным способом. Технология ведения гидромониторных работ, выбор типа гидромонитора и его параметров, число уступов, наибольшая высота у ступа с учетом безопасного ведения работ, частота передвижки и способы уменьшения недомывов должны быть установлены в проекте организации строительства.

При гидромониторных работах в полезных выемках (котлованы, каналы, дорожные выемки и т. п.) зачистку дна выемки следует производить бульдозерами или другими землеройными машинами. Предельная величина недоборов, способы их зачистки и удаления должны быть определены проектом организации строительства.

При разработке выемок средствами гидромеханизации состав контролируемых показателей, объем и методы контроля должны соответствовать указаниям табл. 2.15.

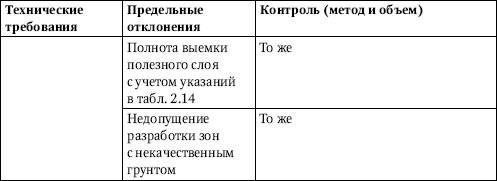

Таблица 2.15. Состав контролируемых показателей, объем и методы контроля при разработке выемок средствами гидромеханизации

Примечания

1. При определении объема выемки места замера на контрольных поперечниках следует принимать в характерных точках перелома профиля, в подводной части судоходных каналов не реже чем через 10 м, для других сооружений – согласно указаниям ППР.

2. Точность замера глубин в подводной части неукрепляемых выемок: ±10 см при глубине до 6 м и ±20 см при большей глубине. Для подводных выемок, дно и откосы которых крепятся, точность замеров следует устанавливать в ППР и технических условиях на устройство креплений.

3. На объектах с интенсивной заносимостью исходные отметки дна следует определять не реже чем за 10 суток до начала работ, а исполнительные – не позже чем через 10 суток после их окончания.

Расстояние от борта выемки или карьера до намываемого сооружения должно быть не меньше установленного в проекте. Соблюдение данного правила подлежит контролю не реже двух раз в месяц.

Вскрышные грунты карьеров при обосновании в проекте организации строительства допускается предварительно не удалять, а разрабатывать гидромониторами или землесосными снарядами, отмывая их в процессе возведения сооружения.

Состав и расположение обстановки судового хода должны быть согласованы строительной организацией с местными организациями речного или морского флота по принадлежности. Оснащение судов, участвующих в производстве работ, должно отвечать требованиям Регистра Российской Федерации по учету морских и речных судов (далее – Регистр).

В составе подготовительных и вспомогательных работ должны быть выполнены:

♦ разбивка прорезей в габаритах каналов, котлованов, других выемок с установкой створных знаков;

♦ разбивка намываемых сооружений, отвалов, отстойников;

♦ трассировка и устройство пульпопроводов и водоводов, канав, дамб, перемычек, линий электроснабжения и связи;

♦ установка водомерных реек с увязкой их нулей с постоянным репером;

♦ установка ограждающих знаков по контуру допустимого подхода землесосных снарядов и плавучего пульпопровода к подводным кабелям, трубопроводам, другим сооружениям в зоне разработки;

♦ подготовка мертвых якорей, причальных и швартовых устройств (при работе на водохранилищах);

♦ установка на картах намыва реек для закрепления контрольных поперечников и створов.

Проведение указанных работ подлежит сплошному (по каждому объекту) визуальному контролю с регистрацией в журнале работ.
