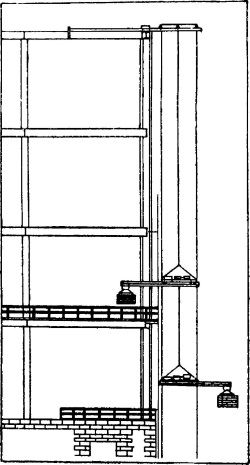

Общая схема работы тросового подъемника

По мере роста каркаса их верхнюю раму периодически поднимали башенным краном УБК-15-49. Основание подъемника находилось на отметке минус 11,85, высота его превышала 100 м.

Тросовый подъемник представлял собой очень простую конструкцию, легко изготавливаемую на строительной площадке и быстро монтируемую. Верхняя рама была изготовлена из двух двутавровых балок с поперечными креплениями, размер балок определялся расстоянием оси подъемника от стены здания с тем, чтобы подъемная каретка свободно проходила вдоль стены с выступающими карнизами. Большие размеры карнизов высотной части здания заставили сделать вылет в 3 м от оси ригелей стального каркаса до оси подъемника.

Верхняя рама, консольно расположенная на каркасе здания, прикреплялась к последнему при помощи хомутов из круглой стали и легко могла подниматься по мере роста каркаса. Нижняя рама свободно лежала на бетонном основании и придавливалась контргрузом. Между нижней и верхней рамой были натянуты два троса диаметром 10 мм; они запасовывались так, что могли удлиняться за счет резерва, имевшегося на специальных катушках, помещенных на нижней раме. На той же раме закреплялись концы тросов; на верхней раме тросы проходили через ролики и опускались вниз к натяжным устройствам (винтовая стяжка). Натягивались они обычной ручной лебедкой.

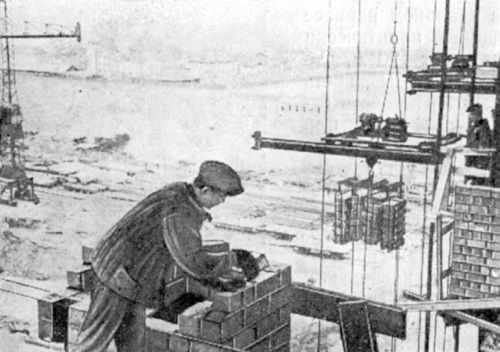

Подача кирпича тросовым подъемником. 1951 г.

Подъемная рама с подвешенным к ней монорельсом состояла из легкой сварной конструкции прямоугольного сечения размером 1,2 х 2,0 м, с четырьмя парами симметрично расположенных роликов. Через них проходил трос, идущий от верхней рамы к нижней. Он запасовывался по роликам подъемной рамы «восьмеркой», что обеспечивало горизонтальное положение рамы независимо от точки приложения груза.

Перпендикулярно к плоскости стены располагался двойной монорельс из балки, опирающийся на подвешенные в неподвижной обойме ролики. По монорельсу двигалась кошка, к которой подвешивался при помощи траверсы груз. Монорельс по роликам и кошка по монорельсу передвигались с помощью редукторной лебедки с электроприводом. Груз подвешивался на кошку вне зоны подъема в крайнем внешнем положении монорельса. Вначале груз перемещали так, чтобы центр тяжести его совпадал с геометрическим центром подъемной рамы, что давало более плавный подъем. После подъема груза на требуемую высоту консольно-выдвигаемый монорельс подавал его в проем на перекрытие. Горизонтальные усилия, появляющиеся от передвижения монорельса, и раскачивание подъемной рамы поглощались направляющими (две газовые трубы), по которым скользили захваты рамы.

Грузовой трос диаметром 13 мм через верхний ролик и нижний отводной, укрепленный на нижней раме, шел к подъемной лебедке, расположенной в специальном помещении, удаленном от зоны поднимаемых грузов на 13–15 м. Управление подъемной лебедкой и механизмом передвижения груза по горизонтали было автоматизировано (кнопочное управление) и производилось из помещения грузовой лебедки. Основные характеристики тросового подъемника: высота подъема груза – до 150 м; грузоподъемность – до 500 кг, скорость подъема – 0,6 м/с, длина монорельса – 3,7 м, общий вес подъемника без грузовой лебедки – 1500 кг. Грузовая лебедка – фрикционная 1,25 т. Лебедка каретки грузоподъемностью 0,5 т – от крана «Пионер»[214]214
  Вериго Г.С. Вертикальный транспорт на строительстве главного здания Московского государственного университета. С. 19.


[Закрыть].

В главном здании университета расположено 66 лифтов различного назначения: грузовые, пассажирские, буфетные. В процессе строительства часть лифтовых шахт была занята временными строительными подъемниками. Для подъема рабочих в высотной части здания были смонтированы четыре временных лифта. Ввиду отсутствия возможности установить выше 26-го этажа наружные шахтоподъемники для материалов шахтоподъемники второго подъема были смонтированы в двух лифтовых шахтах венчающей башни. Аналогично и в 18-этажных частях здания под временные строительные подъемники использовали ряд лифтовых шахт. По мере монтажа постоянных лифтов временные подъемники выключали из работы и демонтировали, полностью переключаясь на доставку материалов на этажи внешними подъемниками. Исключение составляли лишь два временных шахтоподъемника, расположенные в венчающей башне высотной части здания, которые сохранились значительно более продолжительные время – почти до полного окончания внутренних отделочных работ. Только сочетание работы крупных и малых подъемников и широкое использование шахтоподъемников позволило обеспечить подачу на рабочие места необходимого количества материалов[215]215
  Вериго Г.С. Организация транспортирования материалов на высотном строительстве // Механизация трудоемких и тяжелых работ. 1951. № 12. С. 20.


[Закрыть].

Подача гранита кабель-краном при облицовке клубной части главного здания МГУ. 1951 г.

На строительстве МГУ подъем и горизонтальное транспортирование грузов весьма эффективно осуществлялись при наружных облицовочных работах кабель-кранами. Применение их намного облегчило трудоемкие работы по облицовке гранитом цоколя главного здания, укладке входных парадных наружных лестниц, подаче гранита при выстилке входов в вестибюль, клуб и актовый зал.

Кабель-кран применяли простейшего устройства, без специальных приспособлений. Тросы кабель-кранов натягивали между отдельными прочными конструктивными элементами сооружений либо между небольшими металлическими мачтами, специально установленными на бетонном основании или укрепленными непосредственно в грунте на растяжках. Для подъема и горизонтального перемещения грузов использовали тельферы ТВ-0,5 и ТВ-1 грузоподъемностью от 0,5 до 1 т. Посредством захватного приспособления материалы подавали с приобъектного склада непосредственно на рабочие места. Общее протяжение легких кабель-кранов (с 11 тельферами), использованных только на облицовочных работах по главному зданию МГУ, превышало 60 м.

Установленные кабель-краны подавали не только облицовочные материалы, но и раствор, детали крепления и прочие грузы. Всего при помощи кабель-кранов было установлено до 6000 м ² гранитной облицовки клуба, актового зала и облицовки цокольных этажей, колонн и лестниц[216]216
  Вериго Г.С. Организация транспортирования материалов на высотном строительстве. С. 19.


[Закрыть].

Горизонтальное транспортирование тяжелых облицовочных элементов осуществлялось по фасадам клуба и актового зала при помощи самоходных тельферов ТВ-1. Они передвигались по монорельсам, укрепленным на специальных консолях по периметру корпусов, которые облицовывали. Общая протяженность монорельсового пути превышала 300 м.

Средства для вертикального транспортирования материалов на главное здание МГУ не ограничились мощными кранами и подъемниками. Внутри здания, между этажами, в проемах лестничных клеток устанавливали множество портативных переносных малых кранов (типа «Пионер», ПК-750), обычных лебедок, тельферов и прочих подъемных средств малой механизации[217]217
  Там же. С. 20.


[Закрыть].

При строительстве высотного здания на Котельнической набережной в двойной шахте постоя иных лифтов были смонтированы два мачтовых быстроходных подъемника грузоподъемностью по 0,5 т, которые перемещали в сутки 80—100 т различных штучных и мелких материалов (кирпича на поддонах и керамических блоков). Перестановкой наголовника мачтового подъемника на металлический каркас и установкой фрикционной лебедки грузоподъемностью 1,25 т взамен лебедки грузоподъемностью 0,75 т удалось повысить высоту подъема до 75 м и грузоподъемность механизма до 0,7 т.

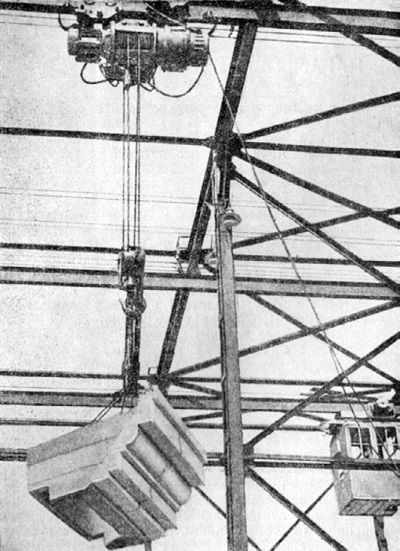

Погрузка карнизных блоков тельфером на строительстве МГУ. 1951 г.

В связи со сниженными темпами монтажа металлического каркаса для подъема длинномерных материалов, бункеров с бетоном и контейнеров с кирпичом использовались башенные краны УБК. При совмещенном выполнении монтажных, общестроительных, специальных и отделочных работ ползучие краны обеспечивали ежесуточно подъем и монтаж 10–15 т металлических конструкций и подъем на этажи 180 т различных материалов и строительных деталей[218]218
  Левин-Ширин К.С. Высотное здание на Котельнической набережной // Механизация трудоемких и тяжелых работ. 1952. № 1. С. 27.


[Закрыть].

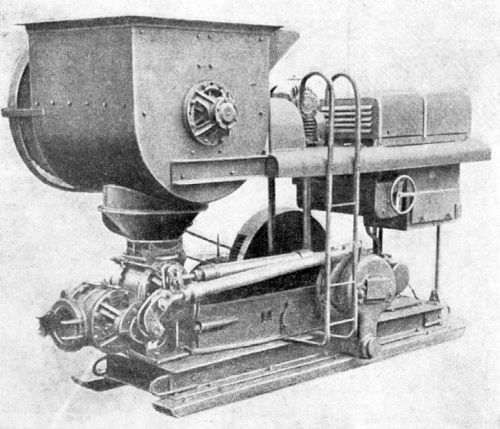

Общий вид бетононасоса С-252. 1951 г.

Темпы монтажа металлических конструкций почти на всех высотных стройках опережали темпы обетонирования каркаса благодаря применению кранов УБК. Чтобы устранить разрыв в темпах монтажа каркаса и его обетонирования, при строительстве здания на площади Восстания все бетонные работы механизировали комплексно на базе двух бетононасосных установок. Для бесперегрузочной подачи бетона к месту его укладки впервые в практике высотного строительства применили бетононасос С-252 Ростокинского завода строительных машин. За 18 месяцев в конструкции коробчатой железобетонной фундаментной плиты и каркаса здания подали по бетонопроводам более 45 тыс. м³ бетона, причем в отдельные дни объем укладки бетона достигал 350 м ³. Бетон поступал по лоткам из бетономешалок непосредственно в приемный бункер бетононасоса и по трубам переносного бетонопровода направлялся в любую точку в пределах 300 м по горизонтали и 40 м по вертикали. Бетонопровод по мере надобности перемещали с одного этажа на другой. По бетонопроводу, смонтированному на всю его длину, сначала подавали бетон в наиболее отдаленную точку междуэтажного перекрытия; затем бетонопровод постепенно укорачивали, демонтируя звенья труб. Для подачи бетона на этажи, расположенные выше десятого, установили на его уровне второй бетононасос, при помощи которого осуществляли бесперегрузочное транспортирование бетона (через промежуточные бункеры) при обетонировании каркаса здания. Синхронность работы бетононасосов обеспечивалась телефонной и световой сигнализацией.

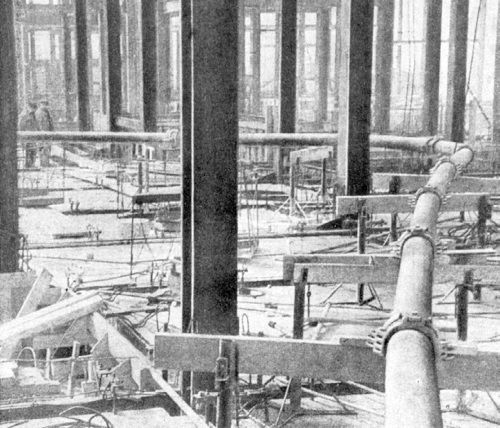

Бетонопровод на опорах по металлическим стойкам. 1951 г.

Двухступенчатая система перекачивания бетона позволила добиться высоких и устойчивых темпов бетонных работ, повысила качество бетона и с вела до минимума его потери при доставке к месту укладки. Труд бетонщиков был облегчен: он свод ился к регулированию потока бетона, распределению его при помощи передвижных лотков и уплотнению высокочастотными вибраторами. Производительность труда бетонщика при укладке бетона в конструкции возросла более чем вдвое и достигла 20 м ³ в смену. Часовая производительность бетононасоса составляла в среднем 15,2 м ³ при средней дальности подачи 275 м[219]219
  Львовский Б.Б. Строительство высотного здания на площади Восстания // Механизация трудоемких и тяжелых работ. 1953. № 8. С. 39.


[Закрыть].

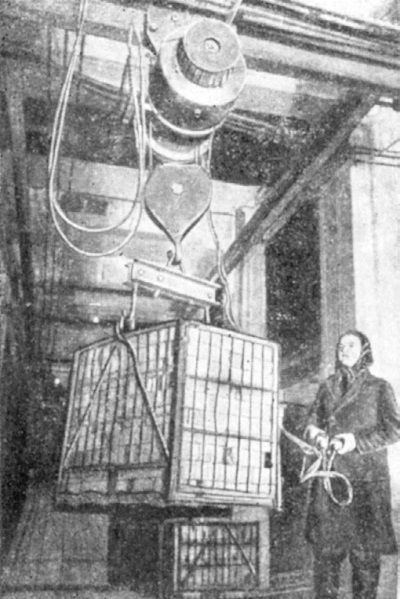

Доставка кран-балкой контейнера с кирпичом к подъемнику. 1953 г.

Опыт возведения высотного здания на площади Восстания показал, что наибольшая эффективность вертикального перемещения строительных материалов и деталей достигается, когда средства транспорта находятся не внутри строящегося объекта, а вне его. Использование лифтов и шахтных подъемников требовало порой распаковки материалов и выгрузки их из контейнеров, влекло дополнительные погрузочные и разгрузочные операции, которые нередко выполнялись вручную, а в разгар отделочных работ упомянутый вид вертикального транспорта уже не использовали. На данном строительстве намного эффективнее оказался наружный транспорт, и в числе его разновидностей первое место принадлежало такому совершенному механизму, как ползучий кран УБК. Так, из 375–400 т грузов, которые в среднем за сутки перемещались вертикальным транспортом, более 60 % поднималось кранами УБК-5 и УБК-3. Бетон подавали бетононасосами.

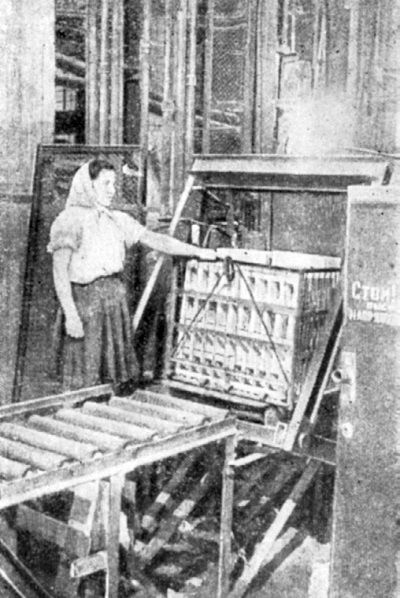

Подача контейнера на этаж. 1953 г.

Только незначительную часть грузов поднимали двумя шахтными подъемниками и двумя грузопассажирскими лифтами[220]220
  Львовский Б.Б. Строительство высотного здания на площади Восстания. С. 41.


[Закрыть].

Строительство гостиницы на Дорогомиловской набережной развернулось в 1952 году. К этому времени был накоплен значительный опыт по сооружению высотных зданий. Широко и критически используя этот опыт, коллектив строителей, построивших ранее здание на Смоленской площади, поставил перед собой задачу добиться комплексной механизации основных трудоемких строительных работ.

Для возведения корпусов гостиницы установили три крана УБК-5 (по одному на каждом крыле и на центральной части) и шесть внутренних подъемников на всю высоту здания. Для сооружения двух жилых корпусов использовали четыре кран-лифта. Краны УБК-5, установленные на боковых корпусах гостиницы, поднимали все необходимые для их сооружения конструкции и материалы, монтировали конструкции каркаса, панели междуэтажных перекрытий, подавали на рабочие места кирпич, керамические блоки, бетон, раствор и другие строительные материалы, а также разгружали металлические конструкции и панели перекрытий, которые доставляли к объекту. Краном УБК-5, установленным на центральной части здания, монтировали конструкции металлического каркаса, панели междуэтажных перекрытий и поднимали различные грузы, в основном длинномерные, которые нельзя было подавать к местам работ внутренними подъемниками[221]221
  Гинзбург Л.М., Фельдман И.Я. Комплексная механизация транспортных операций на строительстве высотного здания / / Механизация трудоемких и тяжелых работ. 1953. № 11. С. 30.


[Закрыть].

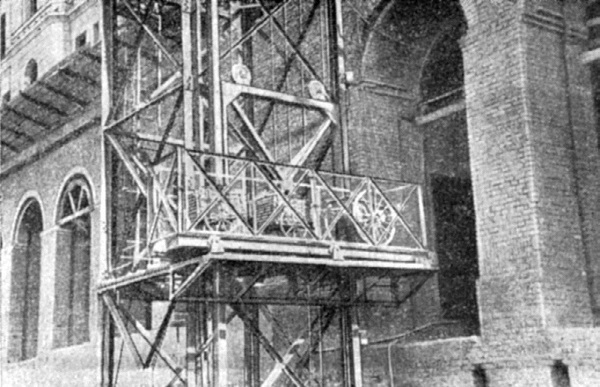

Подъемник кран-лифта. 1953 г.

Всего по центральной части здания надо было поднять около 130 тыс. т различных грузов. Справиться с этой задачей один кран УБК-5, обслуживавший центральную часть здания, не мог. Поэтому для подъема кирпича, раствора, бетона, керамических блоков, согласно проекту организации работ, установили внутри здания шесть подъемников новой конструкции: два – для бетона и раствора, три – для штучных грузов, главным образом кирпича и керамических блоков в контейнерах, и один – для длинномерных грузов. Из общего количества грузов, которое требовалось поднять механизмами, обслуживавшими строительство центральной части здания, на кран УБК-5 приходилось примерно 27 тыс. т, на подъемники для штучных грузов – 57 тыс. т, на подъемники для бетона и раствора – 32 тыс. т и на подъемник для длинномерных грузов – 5 тыс. т. В отдельные дни внутренние подъемники поднимали за смену на сооружаемые этажи более 160 т бетона и раствора, до 150 т кирпича и блоков и до 30 т других грузов.

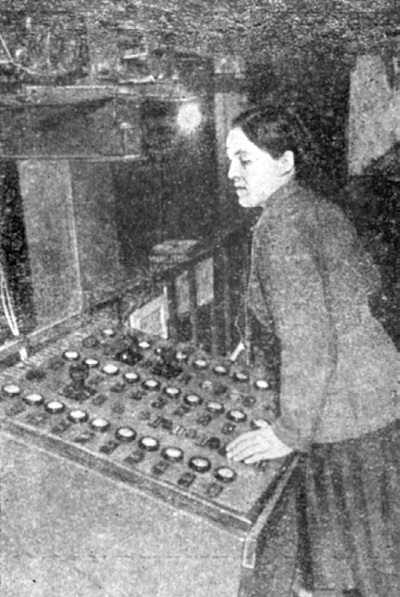

Пульт управления внутренними подъемниками. 1953 г.

На строительстве двух жилых корпусов подъем и подача к месту работ материалов, изделий и конструкций осуществлялись четырьмя кран-лифтами. На каждом корпусе, имеющем в плане Г-образную форму, установили два кран-лифта. При 30-метровом вылете стрелы кран-лифта обеспечивалась подача всех материалов, конструкций и изделий к месту работ. Принятая грузоподъемность кран-лифтов (5 т) определялась весом укладываемых в перекрытия сборных железобетонных панелей.

С завершением всех общестроительных и широким развертыванием отделочных работ, главным образом штукатурных, отпала надобность в некоторых механизмах, применявшихся сначала, и потребовалось произвести переоснащение стройки. Не приостанавливая работ, в мае – июле 1953 года одни механизмы заменили на другие. Все три крана УБК-5 демонтировали. Для завершения работ по центральной части и боковым корпусам гостиницы установили на перекрытиях краны малой грузоподъемности БКСМ-4 и БКСМ-5. Внутри здания демонтировали четыре подъемника из шести, работавших ранее. В то же время ввели во временную эксплуатацию два постоянных лифта, которые использовали для подъема грузов[222]222
  Гинзбург Л.М., Фельдман И.Я. Указ. соч. С. 31.


[Закрыть].

Объемность данного обзора заставляет автора воздержаться от подробного описания механизмов вертикального транспорта, примененных трестом Особстрой при строительстве гостиницы на Дорогомиловской набережной. Данное описание заинтересованный читатель сможет найти в статье «Комплексная механизация транспортных операций на строительстве высотного здания», опубликованной в ноябрьском номере журнала «Механизация трудоемких и тяжелых работ» за 1953 год. Авторы оригинальной статьи: главный инженер треста Особстрой Л.М. Гинзбург и главный механик того же треста И.Я. Фельдман. Цитируемая статья показывает, в частности, что использование современной техники на упомянутом строительстве позволило практически полностью механизировать все транспортные операции по доставке грузов и материалов с момента их поступления на территорию строительной площадки и до завершения их транспортировки на рабочие места.

Приступая к сооружению очередного высотного здания, строительные организации предварительно подробно изучали практику сооружения выстроенных ранее, чтобы лучше применять методы производственных процессов. К сожалению, на сегодняшний день не найдено никаких сведений об оборудовании, применявшемся на последней высотной стройке в Зарядье. По странному стечению обстоятельств эта стройка вообще как будто окутана некой завесой тайны, несмотря на то что в 1953 году строительств о уже шло полным ходом, и здание, по имеющимся у автора сведениям, поднялось в высоту на несколько этажей.

Инженерные решения. Керамическая облицовка фасадов высотных зданий

Остатки дворцов и храмов Вавилонии и Ниневии, с их стенами из сырого кирпича, обожженного на солнце и покрытого прекрасными глазурованными плитками, свидетельствуют о первом применении цветной керамики в архитектуре. По глазурованным плиткам, облицовывающим стены, расписным полам и фаянсовым инкрустациям колонн, находящимся в гробницах Древнего Египта, по барельефам и гигантским скульптурам Древнего Ирана, п о замечательным росписям греческих ваз по терракоте Тангары и многим другим примерам исследователи смогли восстановить нравы, быт, вкусы и состояние искусства и техники у народов древности. Яркое представление о развитии иранского и арабского искусства, пришедшего в Сирию, Северную Африку, Испанию, Туркестан, дают прекрасные стенные украшения из фаянсовых плиток, покрытых свинцовыми или оловянными глазурями. Испано-мавританская архитектура так же широко и с большим вкусом применяла для облицовки стен фаянсовые плитки с золотым отблеском. Терракотовая скульптура и майолика, применявшиеся в эпоху Возрождения для украшения стен, сводов, ниш в зданиях Рима, Флоренции, Пистойи, Перуджи, служат весьма поучительным примером применения форм и цвета в архитектуре[223]223
  Архитектура Дворца Советов. Материалы V пленума правления Союза советских архитекторов СССР 1–4 июля 1939 год а. С. 75–76.


[Закрыть].

Керамика является одним из древнейших строительных материалов и для нашей страны. Почти 1000 лет назад в Киевской Руси высококачественная глазурованная керамика применялась в качестве облицовочного материала. Своеобразием, богатством форм и широким размахом применения цветной глазурованной керамики известны древнейшие памятники архитектуры Московского государства периода расцвета русской архитектуры в середине XVII века.

На одном из древнейших памятников Москвы – храме Василия Блаженного (1555–1560) – на гранях и на карнизе шатра центрального столпа имеются керамические изразцовые архитектурные детали. По форме это плоские камни, напоминающие очертаниями наконечники больших стрел, образующие живописный ритмический ряд фриза под куполом, а также примененные на плоских гранях шатра, где из них образованы крупные цветные звезды в плоскости кирпичной кладки. На одном из лучших архитектурных произведений XVII столетия – на Троицкой церкви в Останкине (1668) под галереями, на столбах, а также в промежуточных поясах поставлены разноцветные квадратные изразцы. Размер плиток не велик – 21,5 х 21,5 см, однако при яркой красочной расцветке такие небольшие по размеру детали существенно усилили художественный образ здания. На парапете Думной башни в Измайлове, в Москве (середина XVII в.), в квадратных кирпичных ширинках были поставлены изразцовые вставки. Причем на этом примере можно видеть образование коврового цветного узора путем попеременного использования изразцов всего лишь двух различных рисунков. Рациональное использование керамических деталей было не редким во многих московских памятниках архитектуры второй половины XVII века, таких как Воскресенский собор в г. Истре (1558–1685), церковь Андрея Стратилата бывшего Андреевского монастыря близ Воробьевых гор (1675), Покровский собор в Измайлове (1679), церковь Григория Неокесарийского на Полянке (1679) и др.[224]224
  Чукавин А. Художественная керамика в древней архитектуре Москвы / / Архитектура СССР. 1955. № 5. С. 48–50.


[Закрыть]

Приведенные примеры доказывают, что керамика является одним из наиболее долговечных строительных материалов, известных человечеству. Об этом свидетельствую т многочисленные сооружения, где она сохранялась на протяжении столетий. Устойчивость фасадных керамических материалов п о сравнению с естественным камнем и бетоном подтверждается также в условиях туманной, насыщенной солями и испарениями атмосферы приморских городов. Облицовки имеют громадное значение не только для архитектурного оформления сооружений, но и как фактор сохранности зданий. Разрушение сооружений чаще всего начинается именно с облицовок, которые в первую очередь воспринимают действие окружающих атмосферных условий.

Выдающиеся мастера прошедших веков оставили нам богатое наследие классических образцов использования терракоты и майолики для архитектурно-художественного оформления зданий. Поэтому и в советское время эти материалы привлекли к себе внимание архитекторов и инженеров. К облицовке многоэтажных зданий предъявлялись особые, повышенные требования. Она должна была обладать высокими декоративными свойствами, в то же время быть долговечной – отличаться высокой механической прочностью, устойчивостью против атмосферных воздействий. Загрязнения на поверхности облицовки должны легко смываться водой или счищаться механическим путем, допуская промывку фасада водой и паром, не требуя ремонта длительное время.

Применению керамики долгое время препятствовало то, что заводы не могли освоить выпуск этих изделий в промышленных масштабах. Сказывались как сложность и энергоемкость самого технологического процесса, так и общая неподготовленность строительной промышленности, отсутствие развитой сырьевой базы.

Индустриализация промышленности позволила вплотную подойти к промышленному изготовлению керамических изделий уже в 30-х годах, а непосредственным толчком для начала разработок такого рода явилось постановление о строительстве Дворца Советов. При Академии архитектуры СССР была создана специальная лаборатория керамики, которая озвучивала идеи массового применения керамических отделочных материалов, разрабатывала их ассортимент и номенклатуру, основы технологии изготовления и способы крепления на зданиях.

Однако в свете проектирования Дворца Советов задача, на первых порах, свелась к освоению технологий производства изделий декоративного назначения, бесшовной керамической облицовки, новых видов глазурей, других изделий, носящих сугубо декоративный характер[225]225
  Новые виды отделочных керамических материалов / / Отделочные материалы для Дворца Советов. М., 1945. С. 131–132.


[Закрыть]. Рассматривалась возможность изготовления ваз, чаш, статуэток, скульптур для украшения гостиных, кулуаров, фойе, комнат отдыха и других помещений. Эти изделия могли являться как уникальными, так и стандартными. Планировалось и применение изделий монументального характера, составляющих неотъемлемую часть архитектуры интерьера, таких как панно, панели, фризы, барельефы и т. д.

Во второй половине 30-х годов керамика в СССР становилась элементом архитектуры и в этом качестве нашла свое применение при отделке ряда станций метро и речного вокзала в Химках. В период сталинских пятилеток были запроектированы и построены новые крупнейшие керамические предприятия, реконструированы и переоборудованы Дулевская фабрика, Ленинградский завод имени Ломоносова, завод имени Калинина в Конакове, плиточный завод имени Булганина в Москве и др.[226]226
  Архитектура Дворца Советов. Материалы V пленума правления Союза советских архитекторов СССР 1–4 июля 1939 года. С. 75–76.


[Закрыть]

Тематические вставки из цветной керамики на фасаде речного вокзала в Химках. 1930-е гг.

Для повышения архитектурных качеств фасадов капитальных зданий, замены недолговечной и трудоемкой «мокрой» штукатурки более прочной, долговечной и красивой облицовкой лаборатория керамики еще до войны разрабатывала и внедряла в строительство новый для советской архитектуры материал – фасадную терракоту. Ее систематическое изучение с учетом опыта прошлого и возможностей современной техники было начато с 1936 года. В частности, были изучены массы на основе подмосковных светложгущихся глин гжельско-кудиновского типа. В результате были изготовлены крупные керамические изделия светло-кремовых, розоватых, оранжевых, коричневых и черного цветов[227]227
  Филиппов А.В. Архитектурная керамика для облицовки зданий // Вопросы архитектуры и конструкций многоэтажных жилых зданий. М., 1950. С. 44–45.


[Закрыть].

Ввиду отсутствия необходимой производственной базы в системе промышленности строительных материалов изготовление терракотовых деталей первоначально было налажено на базе гжельской артели «Художественная керамика». Лаборатория керамики разработала рецептуру составов, рабочие чертежи деталей и методы их крепления, изготовила гипсовые формы и эталоны в материале, составила инструкцию по технологии производства и технические условия приемки готовой терракоты. Показательная облицовка этими фасонными и скульптурными деталями из терракоты фасадов общей площадью 1200 м² подтвердила возможность изготовления таких деталей в короткие сроки даже в примитивных технических условиях производства. Этот эксперимент был выполнен на корпусе А и Б здания по улице Горького, построенного по проект у А.Г. Мордвинова в 1938 году[228]228
  Там же.


[Закрыть].

Успехи разработки пробной партии керамических облицовочных материалов позволили перейти и к технологии изготовления лицевого кирпича, осуществление которой в производственном масштабе состоялось недалеко от Гжели на Кудиновском заводе в подмосковном городе Электроугли. Здесь был практически разрешен вопрос изготовления пустотелого и профильного кирпича на ленточных прессах. Советский лицевой кирпич был впервые применен в 1939 году при строительстве многоэтажных жилых домов на Большой Калужской улице, возводившихся поточно-скоростным способом.

Большие перспективы открывала проведенная Научно-исследовательским институтом кирпичной промышленности работа по получению цветного глазурованного облицовочного кирпича, пробная партия которого была выполнена на том же Кудиновском заводе. Однако Великая Отечественная война приостановила производство архитектурной керамики[229]229
  Новые виды отделочных керамических материалов. С. 132.


[Закрыть]. Условия на предприятии оставались, по существу, полупроизводственными, технология не была до конца отлажена, большое количество изделий шло в брак. В годы войны, в период острейшего дефицита строительных материалов, и эти сохранившиеся пережженные керамические блоки находили свое применение на стройках тыла.

Фрагмент фасада

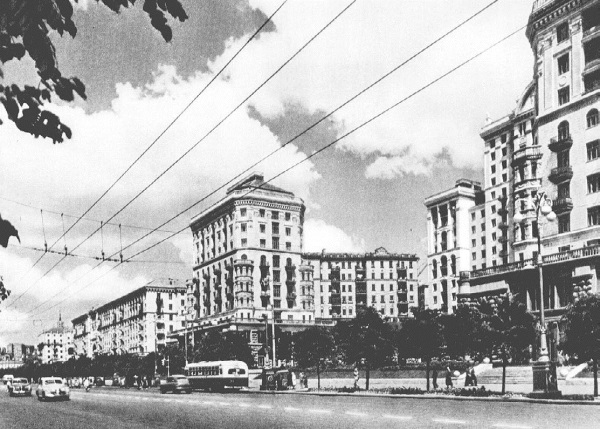

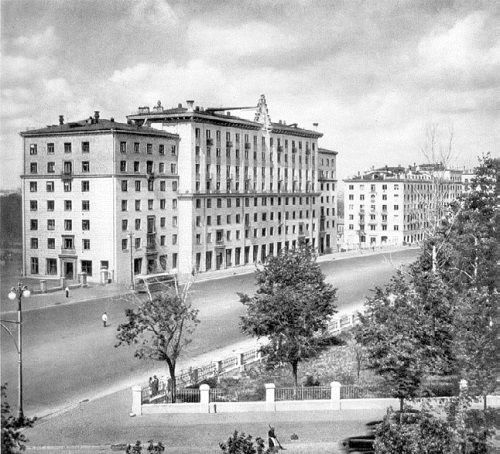

Архитектор Г.П. Гольц. Жилой дом на Большой Калужской улице. 1940 г.

Свое дальнейшее развитие производство фасадной керамики получило уже в послевоенный период. К тому времени советская терракотовая облицовка уже подтвердила свои эксплуатационные качества, неплохо послужив на домах довоенной постройки. Московский опыт положил начало для широкого применения архитектурной терракоты на строительстве в других городах Советского Союза. Архитектурная керамика стала успешно применяться в строительстве Киева, лицевой кирпич был использован академиком А.В. Щусевым на фасадах Государственного театра в Ташкенте, а глазурованная керамика – в отделке зданий в Баку, построенных по проектам С.А. Дадашева и М.А. Усейнова. Успеху применения нового материала способствовала и выпущенная Лабораторией керамики монография «Архитектурная терракота». В книге отмечался основной недостаток первого советского опыта облицовки зданий терракотой – большой ассортимент деталей (130) и была указана возможность сокращения их числа путем типизации размеров, а также построения орнаментов на принципе повторяемости рисунка[230]230
  Филиппов А.В. Указ. соч. С. 44–45.


[Закрыть].

Еще в 1936 году по методике А. Филиппова лабораторией керамики Академии архитектуры СССР было проведено обследование 21 московского сооружения с фотофиксацией. Были зарегистрированы сооружения древние, существующие несколько сотен лет; средней древности (конец XIX – начало XX века); и, наконец, более новые постройки 1910–1915 годов. Это обследование дало возможность в 1948 году провести повторное, контрольное обследование этих же объектов с точной фотофиксацией фасадов, фрагментов и тех же отдельных керамических деталей, которые были обследованы в 1936 году. Кроме того, были уточнены описанием и дополнительными фотоснимками все существенные изменения, обнаруженные на керамике.

Таким образом, получились достаточно научно и документально обоснованные материалы натурных обследований за 12 лет, дававшие возможность и впредь продолжать систематические наблюдения за долговечностью керамических облицовок. Помимо повторных наблюдений, в 1947–1948 годах были дополнительно проведены в Москве специальные обследования облицовок с фотофиксацией объектов для выявления роли отдельных агрессивных факторов. Были собраны материалы по разрушениям керамики, натурные обследования дополнены специальными экспериментальными (лабораторными и производственными) работами, обработкой литературных данных отечественных и зарубежных ученых. Весь этот комплекс работ дал возможность установить важнейшие агрессивные факторы, действующие на фасадную керамику, определить роль каждого из них, выявить взаимосвязь между физико-химическими свойствами керамических облицовок и их устойчивостью, дать рекомендации технологического и архитектурно-строительного характера и, наконец, разработать технические требования к фасадной керамике для высотного строительства. Потенциальные возможности советской керамической технологии были неограниченны, что создало широкие творческие предпосылки применения этого материала в строительстве[231]231
  Чарный С.С. Основные технические требования к фасадной керамике для высотного строительства// Наружная облицовка высотных зданий. М., 1950. С. 63–64.


[Закрыть].

К облицовочным блокам многоэтажных зданий предъявлялись значительно более жесткие требования, чем к другим видам керамических изделий. Они значительно отличались от того, что выпускалось ранее, и освоение их производства являлось для керамической промышленности новым делом. Особенно труднодостижимым являлось соблюдение требуемой точности линейных размеров и геометрической формы при заданной сложной конфигурации блоков. В конце 40-х годов наибольших успехов в этой сфере достигли предприятия Украины, в связи с этим теперь уже московским предприятиям предстояло осваивать их опыт.

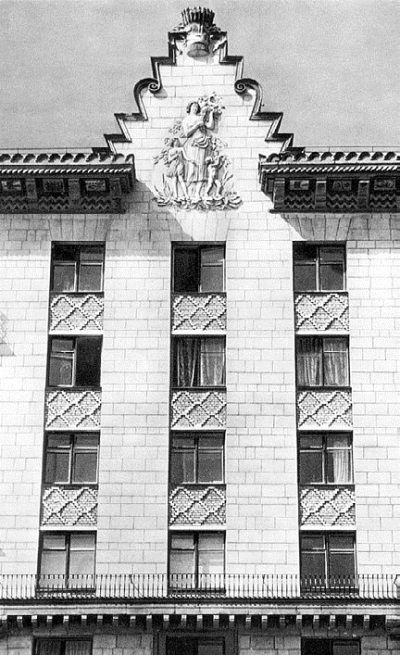

Улица Крещатик в Киеве. Жилой дом № 7 (в центре). Архитекторы А. Власов, А. Добровольский, Б. Приймак. 1950-е гг.

Кстати, следует отметить, что инициатором развития керамической промышленности Украины был Н.С. Хрущев, который призвал всемерно развивать производство керамики, дававшей возможность строить долговечные и огнестойкие здания. Еще в конце 1945 года Управлением по делам архитектуры Киева был выпущен первый каталог лицевого и фасонного кирпича и составлена серия проектов малоэтажных жилых домов. В том же году был предпринят первый опыт устройства перекрытий из керамических блоков в восстановленном пятиэтажном доме. По сравнению с применявшимися ранее перекрытиями из дерева керамические перекрытия, несомненно, являлись более экономичными и технологичными. Они были огнестойки, не подвергались заражению грибком и гниению, позволяли ощутимо сокращать расход цемента и бетона. Не собираясь останавливаться на достигнутом, украинские инженеры разработали для массового строительства и сборные перегородки из пористой керамики, которые обладали небольшим весом, прочностью, огнестойкостью, гигиеничностью и хорошей гвоздимостью.

Дальше – больше. Переход к широкому использованию керамических изделий в жилищном строительстве Украины поставил вопрос о возможности по-новому решить целый ряд узлов и элементов зданий, чему, очевидно, тоже поспособствовал необузданный хрущевский темперамент. Разрабатывались альбомы типовых секций, где удельный вес керамических элементов превышал все привычные представления. В печати отмечалось, что применение волшебного материала планировалось не только там, где это действительно было необходимо, скажем в санузлах, но и там, где объяснить подобный выбор порой оказывалось сложно. Была реально освоена технология изготовления керамических блоков мусоропроводов, внутренняя поверхность которых делалась глазурованной. Керамику планировали применять для плинтусов, карнизов, мыльниц, крючков для полотенец… Очевидные перспективы сулила возможность изготавливать такие изделия по размерам, кратным размерам стандартной керамической плитки, и монтировать их одновременно с облицовкой стен.
